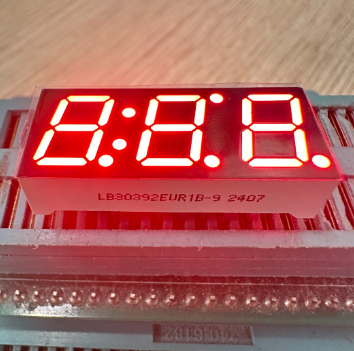

Pantalla LED de 7 segmentos de 0,28" de tres dígitos de color rojo súper claro con cátodo común para panel de instrumentos

Especificaciones dominantes / características especiales:

• 0.28-De tres dígitos de 7 segmentos

• altura de caracteres: 0.28 pulgadas (7.00 mm)

• dimensiones exteriores:22.5 x 10 x 6.1 mm

• segmentos blancos de superficie negro

• polaridad:cátodo común

• Color led :super luminoso rojo

• longitud de onda:630-635Nuevo Méjico

• intensidad luminosa: 50-60 mcd

• corriente directa: 1。8-2。2v

• corriente directa:5-10ma / led

• colores que emiten: rojo, azul, amarillo verde, verde puro, blanco puro, ámbar, naranja

• valores máximos absolutos (ta=25ºC)

  parámetro	símbolo	Calificaciones	unidad
  corriente directa (por dado)	ipm	20	mA
  voltaje inverso (por dado)	Vr	5	V
  disipación de potencia (por dado)	Pm	80	mW
  Rango de temperatura de funcionamiento	para pr	-40~+85	ºC
  rango de temperatura de almacenamiento	TSTG	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC



  código:amarillo verde-j

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.4	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	30		40	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	569		574	Nuevo Méjico



  código:ámbar/amarillo -y

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.5	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	60		80	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	585		595	Nuevo Méjico



  código:naranja -f

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.4	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	60		80	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	600		605	Nuevo Méjico



  código:rojo super brillante -r

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	50		60	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	630		635	Nuevo Méjico



  código:rojo ultra brillante -ur

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	80		100	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	625		635	Nuevo Méjico



  código:verde puro -g

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.6		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		180	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	515		525	Nuevo Méjico


  código:azul ultra brillante -bh

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.8		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		140	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	460		465	Nuevo Méjico

•

• código:blanco ultra brillante -wh

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.8		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		140	mcd
  temperatura de color del led	K	si=10ma	5500	20	6800	K
  coordenadas de cromaticidad	X/Y	si=10ma	0.29,0.32		0.30,0.33	Nuevo Méjico

•

•

•

•

• alta intensidad luminosa y la fiabilidad

• bajo consumo de energía

• Corriente extremadamente baja

• rendimiento estable

• segmentos uniformes continuos

• facilitar el montaje en placas de circuito impreso y tomas de corriente

• larga vida útil

• ic compatibles

• RoHS

•


• solicitud;

• Ampliamente utilizado para paneles de instrumentos,equipo de prueba, controladores de temperatura / humedad,  electrodomésticos ,Indicadores digitales y así sucesivamente .
