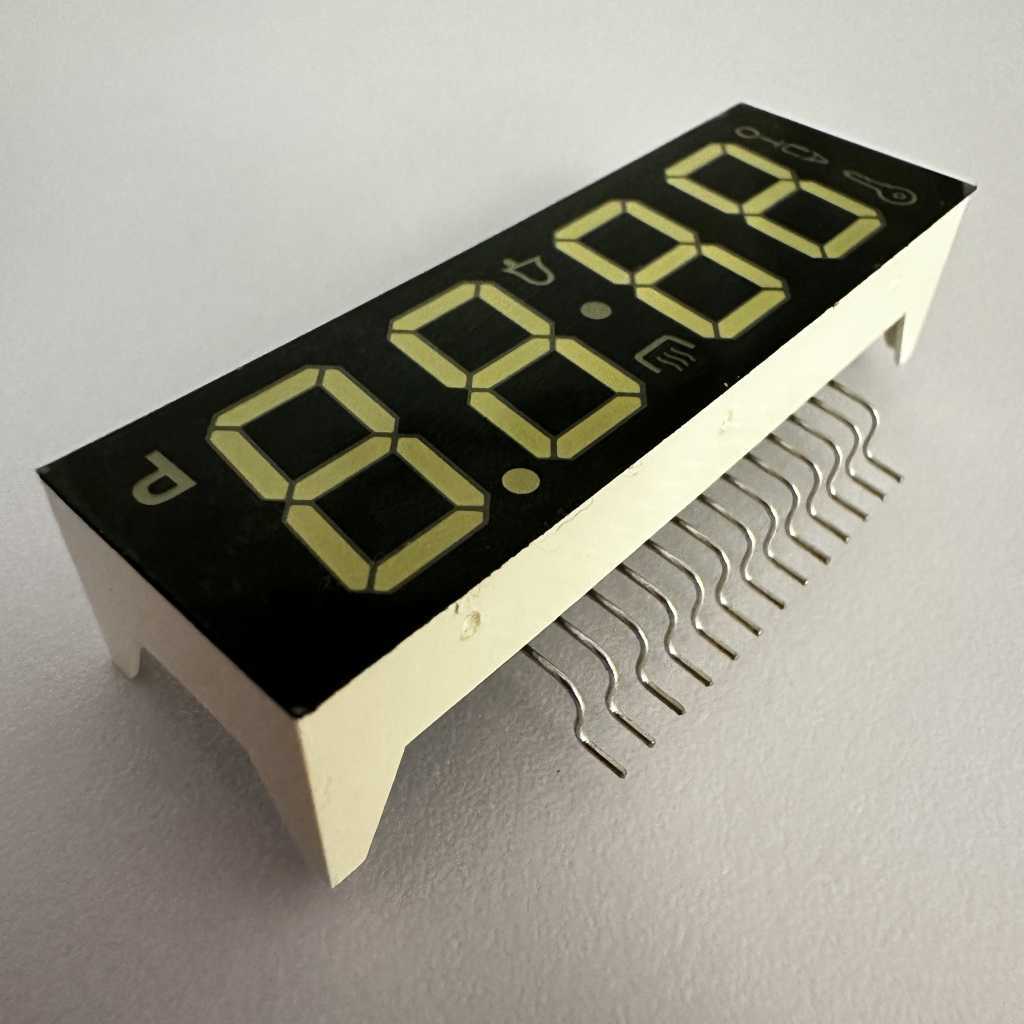

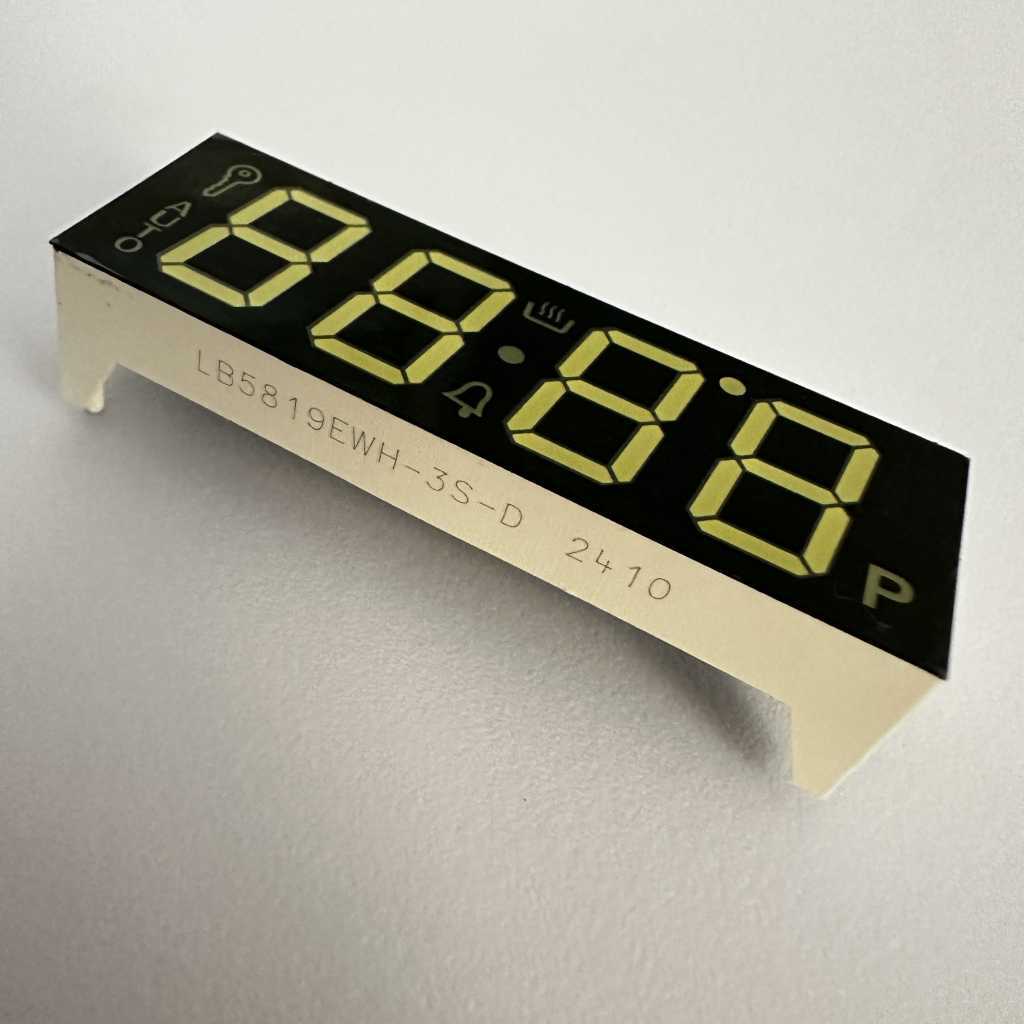

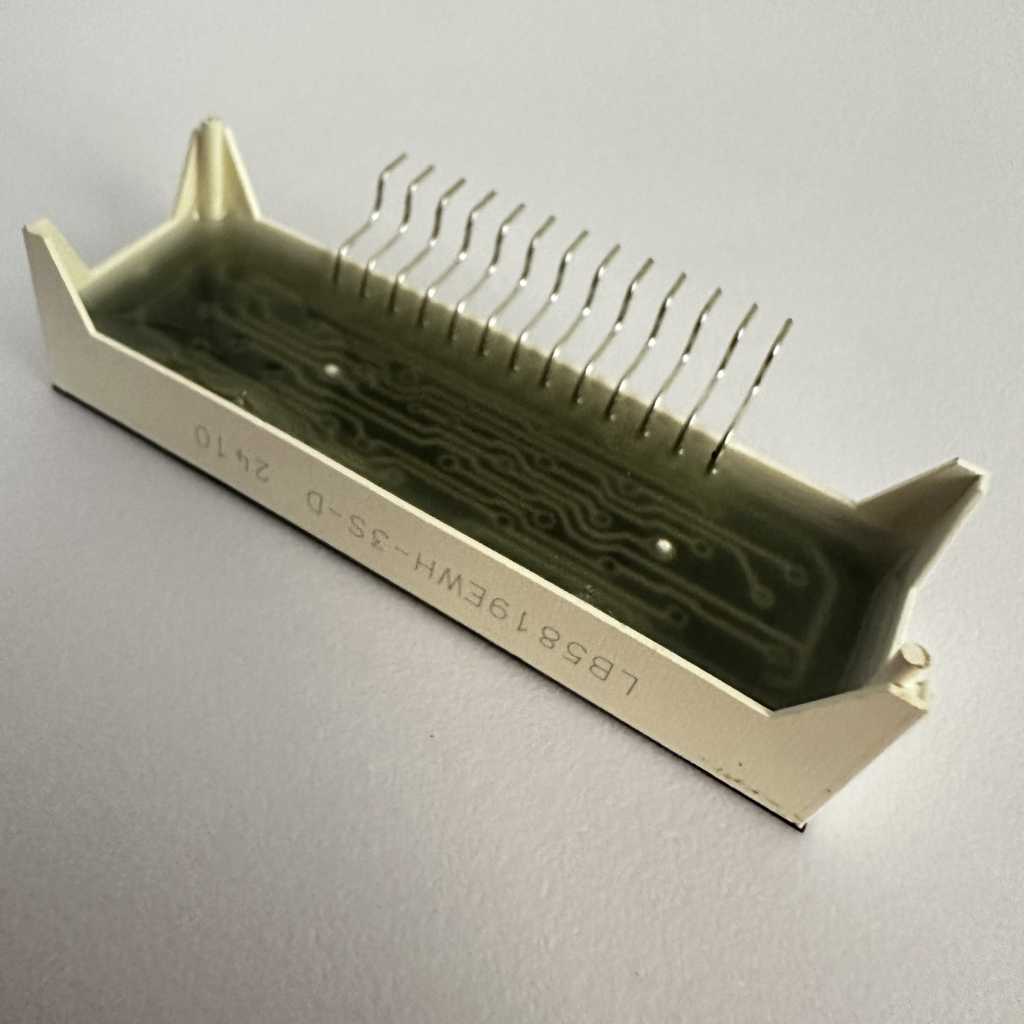

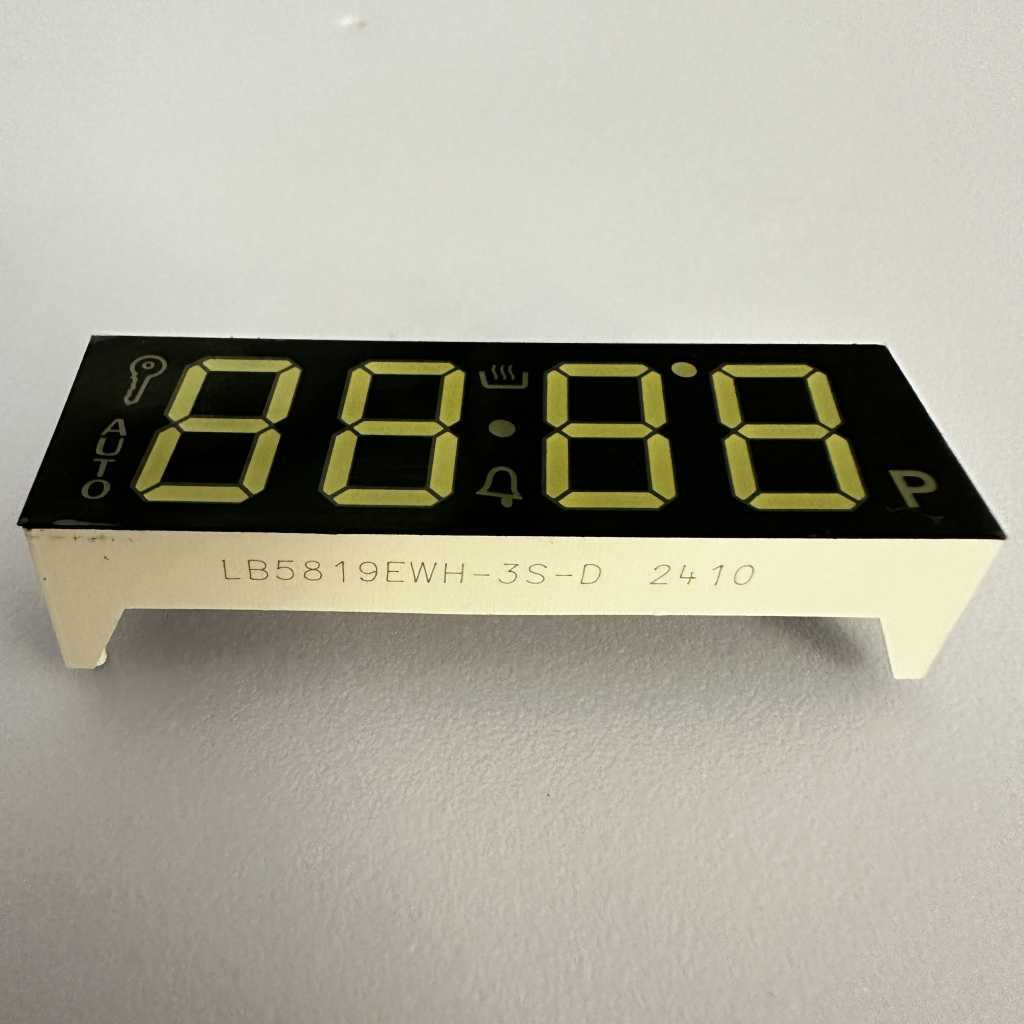

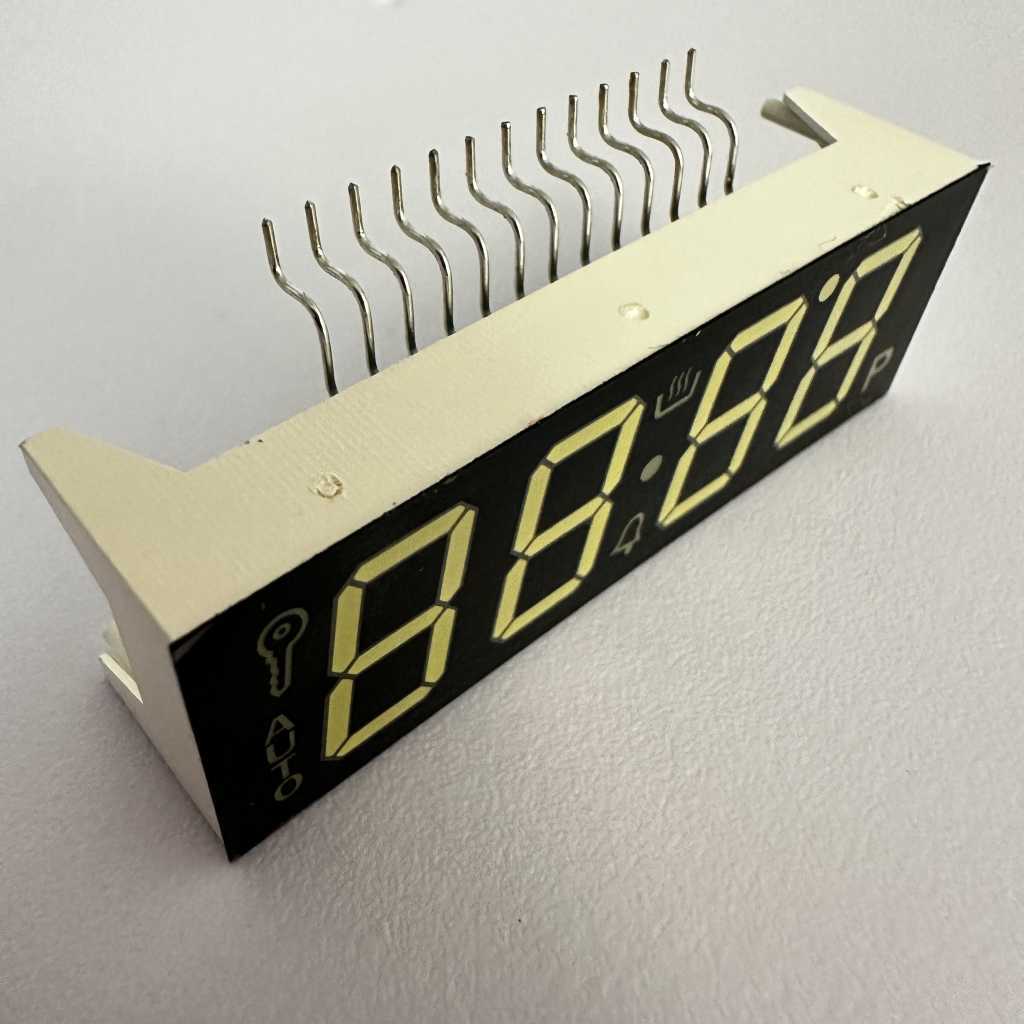

Pantalla LED de 7 segmentos, ultra brillante, de color blanco, de buena consistencia, cátodo común de 4 dígitos para controlador de temporizador de horno de 6 teclas, 58,2 x 19 mm

 4 Temporizador de horno con pantalla LED de 7 segmentos

Dimensiones del paquete:58.219x13,8 mm

altura de caracteres:14.2mm (0,56 ")

hecho con segmentos amarillos superficie negra con película / adhesivo

Tipo de clavija de SMD, el montaje fácil en un circuito impreso.

polaridad:cátodo común

led de colores:blanco ultra brillante

X / Y : 0.29-0.33

intensidad luminosa:80-100mcd

tensión directa: 2.8-3.3v / led

corriente directa: 5-10ma / led

color de emisión: blanco puro,También disponible en rojo,amarillo verde,verde puro,azul, ámbar, naranja

• valores máximos absolutos (ta=25ºC)

  parámetro	símbolo	Calificaciones	unidad
  corriente directa (por dado)	ipm	20	mA
  voltaje inverso (por dado)	Vr	5	V
  disipación de potencia (por dado)	Pm	80	mW
  Rango de temperatura de funcionamiento	para pr	-40~+85	ºC
  rango de temperatura de almacenamiento	TSTG	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC




•  led de colores : disponible en rojo, azul,azul hielo, verde, blanco, ámbar, naranja ,rosado, Violeta

•


• características ópticas/eléctricas

•


• código:amarillo verde-j

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.4	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	30		40	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	569		574	Nuevo Méjico



  código:ámbar/amarillo -y

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.5	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	60		80	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	585		595	Nuevo Méjico



  código:naranja -f

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.4	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	60		80	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	600		605	Nuevo Méjico



  código:rojo super brillante -r

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	50		60	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	630		635	Nuevo Méjico



  código:rojo ultra brillante -ur

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	80		100	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	625		635	Nuevo Méjico



  código:verde puro -g

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.6		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		180	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	515		525	Nuevo Méjico


  código:azul ultra brillante -bh

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.8		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		140	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	460		465	Nuevo Méjico

• código:blanco ultra brillante -wh

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.8		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		140	mcd
  temperatura de color del led	K	si=10ma	5500	20	6800	K
  coordenadas de cromaticidad	X/Y	si=10ma	0.29,0.32		0.30,0.33	Nuevo Méjico

temprature operativo: max. +120c

alta intensidad luminosa
bajo cumsuption poder
perforance estables
segmentos uniformes continuas
gran ángulo de visión
curso de la vida longe
se encuentran conformes a RoHS

solicitud :

 ideal para electrodomésticos , integrado de control del horno,control de temporizador digital multifunción para horno,cocinas de gas, temporizadores de cocina, temporizadores digitales, etc. .
