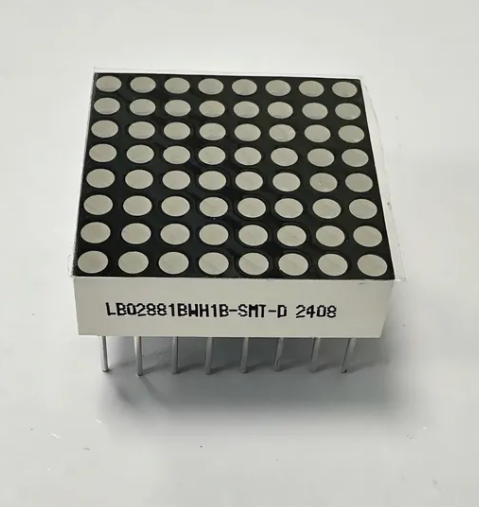

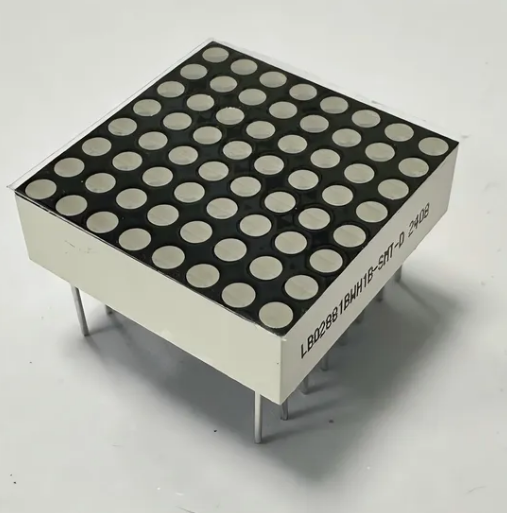

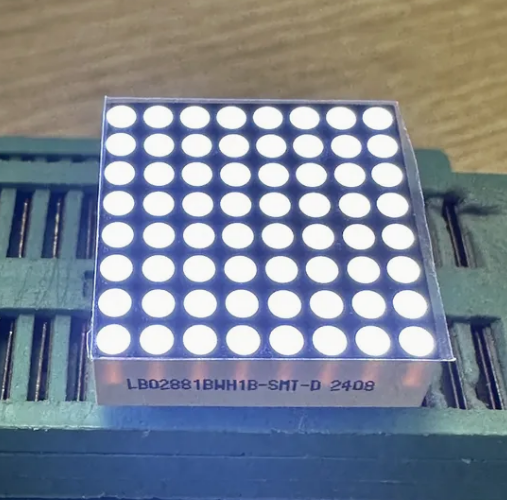

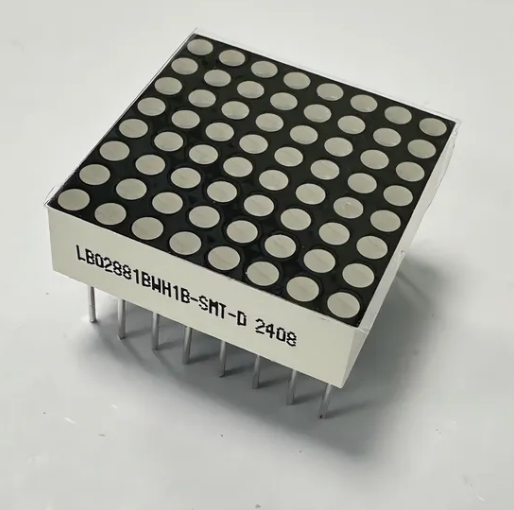

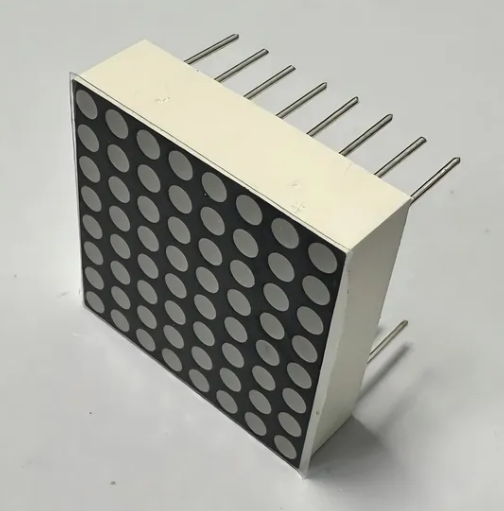

Pantalla LED de matriz de puntos ultrabrillante, blanca, de 1,9 mm y 8 x 8, de 20,2 x 20,2 mm para señalización móvil.

Especificaciones dominantes / características especiales:

• X / Y: 0.29-0.31

• intensidad luminosa:80-100mcd

• tensión directa: 2.8-3.3v / led

• corriente directa:5-10ma / led

• alta eficiencia: bajo consumo de energía

• extremadamente baja corriente

• bajo coste de desarrollo

• gran ángulo de visión vertical y horizontalmente

• rendimiento estable

• larga vida útil

• ic compatibles

• Directiva RoHS-compliant

• valores máximos absolutos (ta=25ºC)

  parámetro	símbolo	Calificaciones	unidad
  corriente directa (por dado)	ipm	20	mA
  voltaje inverso (por dado)	Vr	5	V
  disipación de potencia (por dado)	Pm	80	mW
  Rango de temperatura de funcionamiento	para pr	-40~+85	ºC
  rango de temperatura de almacenamiento	TSTG	-40~+85	ºC
  Temperatura de soldadura (≤3 segundos)	Th	260	ºC



  código:amarillo verde-j

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.4	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	30		40	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	569		574	Nuevo Méjico



  código:ámbar/amarillo -y

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.5	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	60		80	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	585		595	Nuevo Méjico



  código:naranja -f

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.4	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	60		80	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	600		605	Nuevo Méjico



  código:rojo super brillante -r

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	50		60	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	630		635	Nuevo Méjico



  código:rojo ultra brillante -ur

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	1.8		2.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	80		100	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	625		635	Nuevo Méjico



  código:verde puro -g

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.6		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		180	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	515		525	Nuevo Méjico


  código:azul ultra brillante -bh

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.8		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		140	mcd
  espectro con valor medio	△λ	si=10ma		20		Nuevo Méjico
  longitud de onda	Dλ	si=10ma	460		465	Nuevo Méjico



• código:blanco ultra brillante -wh

  parámetro	símbolo	condición	min	Tipo	max	unidad
  tensión directa	Vf	si=10ma	2.8		3.2	V
  Voltage en reversa	Vr	ir=10ua	5			V
  intensidad luminosa	Iv	si=10ma	120		140	mcd
  temperatura de color del led	K	si=10ma	5500	20	6800	K
  coordenadas de cromaticidad	X/Y	si=10ma	0.29,0.32		0.30,0.33	Nuevo Méjico

•  solicitud:

• adecuada para su visualización digital y la pantalla de visualización,indicadores de posición de ascensor ,indicadores de número de piso ascensor y así sucesivamente .
